气体温包直接作用式温度调节器

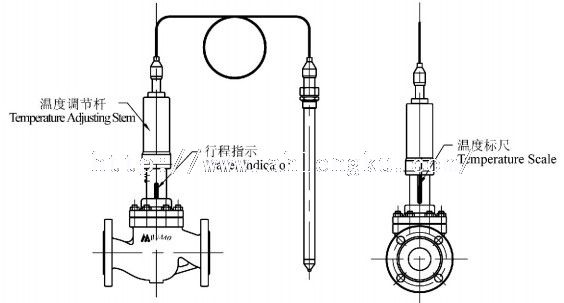

　　这是一种最常见的温度调节器，也称为蒸汽调节阀。我国生产的TZWZ型温度调节器，其调节阀装在空气加热器的进汽管上，温包插在空调器分配箱中。在温包中充以容易蒸发的液体，当供风温度升高时，温包内充剂的蒸气压力升高，通过毛细管传压至调节器顶部的波纹管，克服了调节弹簧的张力，推动阀杆，将阀关小，减少了供入加热器的加热蒸汽量，使供风温度回降保持稳定，因此称为直接作用式。

　　这种调节器汽阀的开度与温包感受的温度变化成比例，其比例关系由所配用的调节弹簧的弹力强弱而定。例如适用于调节范围为40～50℃者，当温度为40℃时阀门全开温度升高时阀渐关小达50℃时阀全关，所以它属于比例调节器。此调节器的调整温度可通过调定弹簧的张力予以调整。这种调节器构造简单，价格便宜；但灵敏性和调节精度较低，并且每档规格的适用温度范围仅为10℃，因此在选用时必需严格注意其适用温度。例如在冬季时，若空调器供风温度为30℃左右，在误选用了适用于60～70℃一档的规格时，因此调节器在工作时必将汽阀一直停在全开位置，起不到自动调节供风温度的作用。此调节器的适用调节范围可以这样检验：先将温包浸在冷水中，因水温低，调节阀应全开，在阀杆上刻下记号；然后提高水温，用温度计测定阀杆开始下移(阀开始关小)和最后停止移动(阀已全关)时的温度，这两个温度就是调节器的适用范围。

　　需要注意的是，此调节器所装位置的环境温度最少要比它适用温度范围的下限低5℃，否则将会因为波纹管温度过高面影响温包充剂的蒸发压力，使调节器不能可靠地工作。尤其在调节蒸汽量时，常因蒸汽通过阀体、支架传热，使波纹管温度过高，导致调节器失灵。
